LFK-500六氟化硫在线监测报警系统是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。它主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术，能检测到1000ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行;进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。 如果传感器的使用寿命延长5倍，可以节省几倍成本，如果存在误报，用户需要不断地去现场，如果解决降低误报、远程遥测遥信，可以大大节省人力成本.

　　该系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室。

　　技术指标：

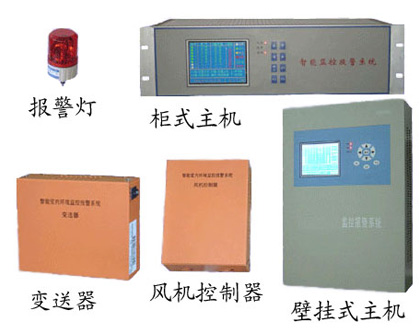

　　1、主机安装方式：壁挂式或柜式

　　2、主机外形尺寸：壁挂式： L270×W130×H480(mm3);

　　柜 式： L480×W270×H130(mm3)

　　3、SF6和O2综合变送器尺寸： L180×W70×H140(mm3)

　　4、温湿度变送器尺寸： L180×W70×H140(mm3)

　　5、风机控制器尺寸：L145×W75×H185(mm3)

　　6、SF6浓度超限报警点： 900PPM(可调)，精度 ≤ 5%(设定值)

　　7、O2浓度检测范围： 0～25.0%，缺氧报警点：18%，精度 ≤0.5%

　　8、温度显示范围： -25～+99℃

　　9、湿度显示范围： 0～100%RH

　　10、电 源： AC 185～265V，50Hz

　　11、报警输出接点功率： 3A

　　12、风机输出接点功率： 8A

　　13、风机控制器输出功率：30A

　　14、风机启动： 发生泄漏报警时，自动启动风机每次启动时间15min或自定义，可手动强制或定时启动风机，自动复位15、满足远方控制和监测

　　16、声光报警功能提示：通过声音和光提醒用户

　　17、通 讯： RS485 接口，其它接口可定制

　　18、海量报警信息存储设计，监测控制系统满足128个监测点

　　功能特点：

　　主要功能：

　　1、 支持红外人体感应开风机，同时支持语音红外报警

　　2、 空气中氧气含量监测显示功能，环境中SF6气体含量监测显示功能

　　3、 SF6气体浓度超限报警，声光提示，SF6气体含量超标或缺氧时，泄漏时自动排风

　　4、 空气中的氧气含量检测，缺氧报警

　　5、 SF6和氧气可同时检测

　　6、 在线自动补偿修正环境变化引起的误差，测量精度高、稳定性好，不会发生任何误报警;高性能热导传感器，精确无误地检测到泄漏量，发生报警

　　7、 可通过远程网络进行监控系统运行状态，直接控制主机或变送器的运行

　　8、 自动定时排风及泄漏超标自动排风

　　9、 手动排风按键控制，上次排风时间提示，也可自动定时排风

　　10、 自动监测环境温湿度

　　11、 可根据需要扩展气体检测点

　　12、可选择与计算机连接，实现远程监控，并进行事件记录与历史数据记录

　　13、检测点环状组网，便于安装布线

　　14、大屏彩色背景LCD显示，人性化操作界面

　　15、双气体检测，符合《电业安全工作规程》要求

　　16、长寿命设计，为客户节约成本

　　17、采用双CPU结构设计，监控测量更可靠、实时

　　主要特点：

　　1、 多重检测功能,主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。

　　2、 先进的气体传感器,采用的是国际长寿命最先进的热导探头，正常使用10年，保证寿命5年。低浓度SF6气体检测技术，报警误差≤5%设定值，氧气报警误差≤0.5%。

　　3、 早期现场报警技术,微量监测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。

　　4、 现场总线设计,一根电缆连接所有变送器及主机，可分立可组合，具有很高的现场适应性。

　　5、 多点组网检测,最多128点同时检测，满足现场环境需要，提高检测可靠性。

　　6、 遥测遥信能力数据可传送到远方控制中心，控制中心也可直接远程查询、控制监控系统。

　　7、 长寿型设计,利用单片机的工作灵活性，传感器采取间歇式工作测量，大大提高了传感器的工作稳定性和使用寿命。8、 历史数据记录和查询大容量数据存储器，可直接在监控主机上进行快捷查询。

　　9、 自动语音提示、报警自动语音提示实时检测结果，加强现场工作人员的直观感觉。
