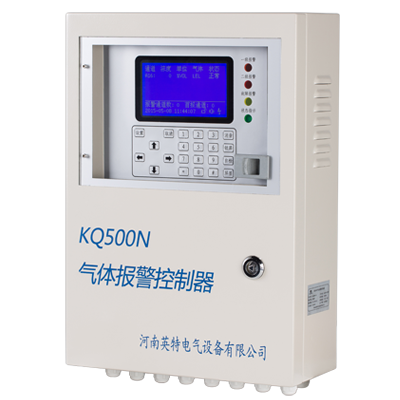

KQ500N智能型气体报警控制器采用240*128点阵大屏液晶显示，每屏可显示4路数据，或每屏显示所有数据。

　　控制器对探测器产生的4-20mA或485 信号进行采集，转化为数字信号，经过内部单片机的数据处理，在液晶显示屏上显示出对应的气体浓度，并输出相应的控制信号。

　　控制器采用大容量数据存储芯片，具有实时数据记录，报警数据记录，故障数据记录等功能，方便用户对各个通道数据的统计和管理。

　　控制器采用图形化的中文菜单界面，具有实时时钟功能，首报通道提示，报警通道提示功能，功能菜单一目了然，方便用户使用。

　　控制器具有8组可编程报警继电器和2组故障继电器，方便用户自由组合报警输出，可以直接联动控制风机，电磁阀等。

　　控制器安装布网方便，实现2路、4路、6路、8路、16路或32路物理量的测量、显示和公共报警控制。当环境中探测气体浓度达到或超过预置报警值时，报警器立即发出声光报警，以提醒及早采取安全措施，并驱动排风、控制系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。可使用于石油探采、油气输送、炼油、冶金、电厂、化工、油库、液化气站、矿井、隧道、坑道、地下管线等需要防火、防爆、防中毒的场所进行气体安全检测报警。

　　系统特点:

　　高档的微控芯片，运算速度快，精度，可靠度高

　　LCD大屏显示，时间，报警信息一目了然

　　远程显示监测气体浓度

　　灵敏度高，响应迅速

　　自检功能，可对显示，输出控制进行检测

　　大容量数据存储，实时数据，报警数据，故障数据自动保存

　　各通道上下限报警值独立设定

　　多种信号输出，可输出4-20ma，485信号，继电器信号(选配)

　　大容量备用电池，主备电无缝切换(选配)

　　模块化设计，方便自由组合和维护

　　首报通道，报警数量指示，能快速确定报警位置

　　两级声光报警，方便用户区分报警等级

　　故障报警提示和故障信号输出功能，方便用户检修和维护

　　操作简单，通用性强，输入为标准4-20mA信号或RS485信号

　　多级密码管理，杜绝非法操作，保证系统运行稳定

　　技术参数:

　　型号：KQ500N

　　适用气体：可燃气，有毒气体，氧气

　　环境：

　　适用环境温度 : -10℃ ～ 50℃

　　适用环境湿度 : < 90%RH无冷凝

　　压力范围：80-120KPa

　　电源

　　供电电源 : 220VAC±15%,50HZ

　　备用电源：12V/3.3AH(2节)--(选配)

　　系统功耗：最大功耗100W

　　信号

　　输入信号：两线制/三线制标准4-20mA信号

　　四线制RS485数字信号(选配)

　　电流输出：2-16路标准4-20mA信号输出(选配)

　　数字信号输出：RS485输出(MODUS协议)(选配)

　　报警

　　报警方式：声光报警

　　报警预设:一级报警：20%LEL,二级报警：50%LEL

　　报警音量 : 两级音量，一级报警音》90分贝，二级报警音》 120分贝(1米)

　　报警点设定 : 任意可调

　　显示

　　显示方式：LCD液晶显示屏

　　工作点数：分线式2-16路

　　总线式128路

　　数据存储

　　实时数据：每通道256条

　　报警数据：每通道256条

　　故障记录：240条

　　报警输出 : (1-8)路无源常开/常闭接点 , 额定输出为10A 250vAC

　　故障输出：2路无源常开/常闭接点 , 额定输出为10A 250vAC

　　外观

　　外观尺寸:435(长)×310(宽)×130(厚)mm

　　重量：12kg (含备电)

　　安装

　　安装方式：壁挂式

　　传输距离 : 1000m < 2mm2 铜线

　　防护等级 : IP44

　　组网图:

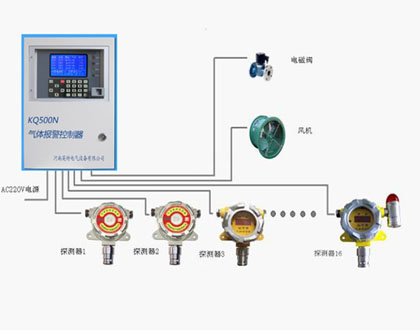

　　分线式组网图
